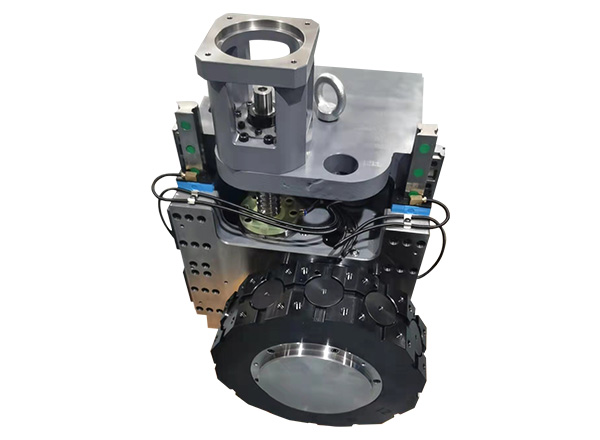

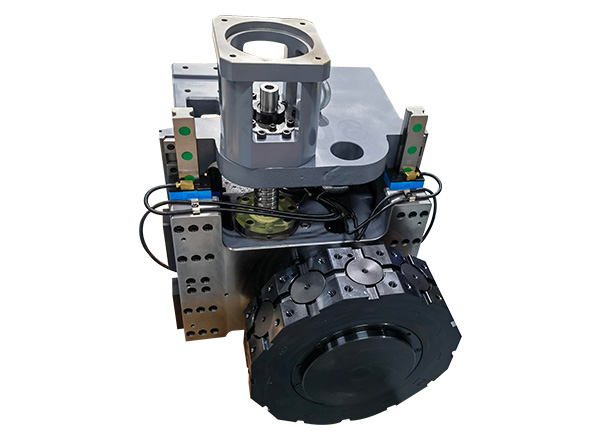

BMT45/55动力刀塔(带Y)
  • BMT45/55动力刀塔(带Y)
  • BMT45/55动力刀塔(带Y)
  • BMT45/55动力刀塔(带Y)
  • BMT45/55动力刀塔(带Y)
  • BMT45/55动力刀塔(带Y)
  • BMT45/55动力刀塔(带Y)
BMT45/55动力刀塔(带Y)

所属类别: BMT 动力刀塔

详细内容

刀塔型号规则

BW80-Y±50/BMT4512T
堡威品牌中心高Y轴行程动力刀座规格工位数特殊代码
特殊代码:UL/UR(U型电机),PD(Y轴皮带传输)
示例:
BW100/BMT55-12T
BW70-Y±35/BMT40-12T
BW80-Y±50/BMT45-12T-PD

现有型号

BW70-Y±35/BMT40-12TBW80/BMT40-12TBW80/BMT45-12T
BW80/BMT55-12TBW80-Y±50/BMT45-12TBW80-Y±50/BMT55-12T
BW80-Y±50/BMT45-12T-PDBW80-Y±50/BMT55-12T-PDBW100/BMT55-12T
BW100/BMT55-12T-ULBW125/BMT55-16T

刀盘直径

BMT40-12T=240mmBMT40-15T=310mmBMT45-12T=290mm
BMT55-12T=330mmBMT55-16T=450mm

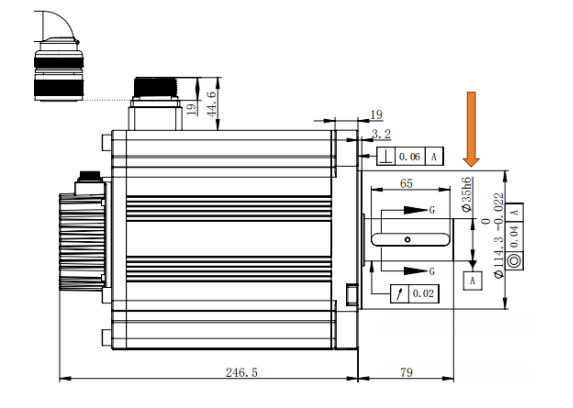

电机参数

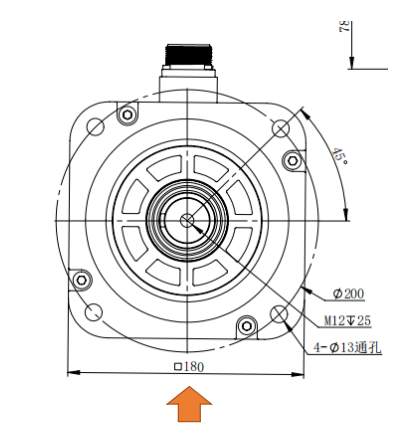

电机法兰大小


电机轴直径

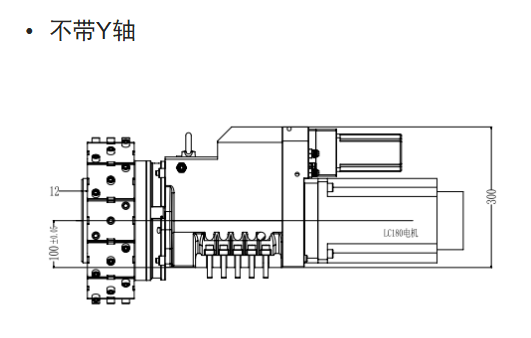

中心高

dtzxg1.png dtzxg2.png

减速比

BW70-1:45BW80-1:54BW100-1:72



BMT45/55动力刀塔技术参数:

• No. of tool BMT45/55动力刀塔刀位数量 12
• Rotating time 6工位换刀时间 0.65'
• Curvic couplings type 齿盘结构 3pcs type
• Hydraulic working pressure 液压工作压力 35-40kgf/cm3
• Accuracy of repeatability 重复定位精度 ≤1”
• Y轴行程+-45mm
• Weight without BMT45/55动力刀塔整体重量 300KG
